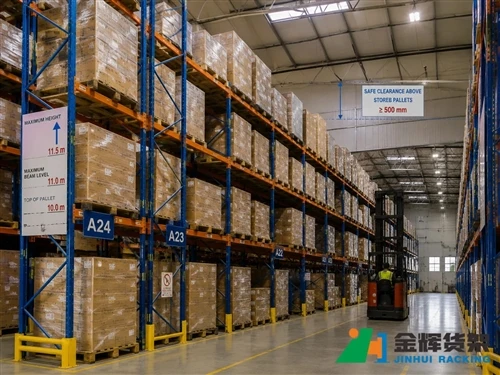

Kuinka valita oikea lavatelineen korkeus varastollesi

Oikean valintalavatelineen korkeuson yksi tärkeimmistä päätöksistä suunniteltaessa varaston varastointijärjestelmää. Korkeampi teline voi lisätä lavapaikkojen määrää ilman lisälattiatilaa, mutta korkeimman mahdollisen hyllyn valitseminen ei aina ole paras ratkaisu.

Lopullisen telinekorkeuden on vastattava varaston vapaakorkeutta, lavan mittoja, kuormitusvaatimuksia, trukkien ominaisuuksia, sprinkleri- ja palosuojausvaatimuksia, rakennuksen rakennetta ja tulevia varastointisuunnitelmia.

Varastoissa, joissa lattiapinta-ala on rajoitettu, pystysuoran tilan parempi hyödyntäminen voi lisätä varastokapasiteettia merkittävästi. Käytettävissä olevaa rakennuksen korkeutta tulisi kuitenkin käsitellä suunnittelurajoitteena eikä tavoitteena, joka telineen pitäisi saavuttaa automaattisesti.

Mikä on lavatelineen korkeus?

Lavahyllyn korkeusviittaa asennetun telinejärjestelmän pystysuoraan kokonaiskorkeuteen, mitattuna varaston lattiasta telinerakenteen yläosaan.

Varastosovelluksesta riippuen lavatelineet voidaan konfiguroida erilaisilla palkin tasoilla ja erilaisilla kokonaiskorkeuksilla.

Varasto voi käyttää esimerkiksi:

• Kaksi tallennustasoa suhteellisen pienille varastomäärille
• Kolme tai neljä tasoa tavallista jakelua varten
• Viisi tai useampi taso, jossa varastossa on riittävä vapaa korkeus ja sopivat käsittelylaitteet

Tasojen lukumäärä on vain yksi osa laskelmaa. Palkkitasojen välisen pystyetäisyyden tulee myös ottaa huomioon lastatun lavan korkeus, käsittelyvara ja vaadittavat turvamarginaalit.

Miksi lavatelineen korkeudella on väliä

Varaston lattiapinta-ala on usein yksi varastotilan kalleimmista ja rajallisimmista resursseista.

Kun varaston vapaa korkeus on huomattava, hyllyn korkeuden lisääminen voi luoda lisää lavapaikkoja laajentamatta rakennuksen jalanjälkeä.

Esimerkiksi telineen nostaminen kolmesta varastotasosta neljään voi lisätä merkittävästi pystysuoraa varastointikapasiteettia koko varastossa.

Korkeammat telineet tuovat kuitenkin myös lisänäkökohtia:

• Korkeammat nostovaatimukset
• Erilaiset trukin tekniset tiedot
• Suurempi rakenteellinen kuormitus
• Vaativammat asennusvaatimukset
• Muita telineen suojausnäkökohtia
• Palontorjunta- ja sprinklerivälivaatimukset
• Monimutkaisempi kuormalavojen käsittely ylemmillä tasoilla

Siksi telineen korkeus tulisi optimoida mieluummin kuin vain maksimoida.

Aloita varaston vapaakorkeudella

Ensimmäinen mittaus, joka tarvitaan hyllyn korkeutta määritettäessä, on varaston mittausselkeä korkeus.

Vapaakorkeus ei välttämättä ole sama kuin korkeus varaston lattiasta kattorakenteen korkeimpaan kohtaan.

Esineet, kuten:

• Kattopalkit
• Valaisimet
• Sprinkleriputket
• LVI-laitteet
• Sähkölaitteet
• Kattoon{0}}asennettavat palvelut
• Rakenteelliset jäsenet

voi vähentää käytettävissä olevaa pystysuoraa tilaa.

Tästä syystä varastomittaukset tulisi tehdä varsinaisella telineasennusalueella eikä luottaa pelkästään rakennuksen nimelliskorkeuteen.

Lavahyllyn korkeus tulee sovittaa yhteen todellisen vapaakorkeuden ja ylärakentamisen kanssa.

Kuinka kuormalavojen korkeus vaikuttaa telineen korkeuteen

Ladatun kuormalavan mitat ovat toinen tärkeä tekijä.

Varastossa voi olla runsaasti pystysuoraa tilaa, mutta jos varastoidut kuormalavat ovat epätavallisen korkeita, käytännöllisten varastotasojen määrä voi pienentyä.

Tärkeitä tietoja ovat mm.

• Ladatun lavan kokonaiskorkeus
• Lavan enimmäispaino
• Lavan leveys ja pituus
• Kuorman vakaus
• Kuorman ylitys
• Vaihtelua eri lavattujen tuotteiden välillä

Varastoissa, joissa säilytetään useita SKU-tyyppejä, on otettava huomioon suurin odotettu kuormakorkeus sen sijaan, että telinettä suunnitettaisiin pienimmän lavan ympärille.

Haarukkatrukkien käyttäjille on tärkeää sallia riittävä pystysuora välys lavalle asetettavan kuorman yläosan ja yläpalkin välillä.

Palkkien tasojen lukumäärä ja telineen kokonaiskorkeus

Yksi yksinkertainen tapa ymmärtää telineen korkeus on tarkastella säteen tasojen ja pystysuoran etäisyyden välistä suhdetta.

Telinekokoonpanossa voi olla esimerkiksi:

• Lattiatason-lavasäilytys
• Ensimmäinen säteen taso
• Toinen säteen taso
• Kolmas säteen taso
• Yläpalkin taso

Tarkka järjestely riippuu lavan korkeudesta, käsittelylaitteista, telineiden teknisistä tiedoista ja varastovaatimuksista.

Toisen palkkitason lisääminen voi lisätä lavojen paikkoja, mutta se lisää myös telineen kokonaiskorkeutta ja tarvittavaa trukin nostokykyä.

Tästä syystä telineen korkeus tulee laskea yhdessä koko telinekokoonpanon kanssa, eikä valita erikseen.

Haarukkatrukin ulottuvuus on kriittistä korkeille kuormalavotelineille

Haarukkatrukin kyvykkyydestä tulee yhä tärkeämpää telineen korkeuden kasvaessa.

Haarukkatrukki, joka pystyy käsittelemään kuormalavoja mukavasti alemmilla hyllytasoilla, ei välttämättä sovellu korkeampaan varastojärjestelmään.

Kun suunnittelet korkeita lavahyllyjä, tarkista:

• Suurin nostokorkeus
• Nimelliskapasiteetti vaaditulla nostokorkeudella
• Haarukan pituus
• Trukin maston kokoonpano
• Kääntövaatimukset
• Käytävän leveys
• Käyttäjän näkyvyys

Myös trukin nimelliskapasiteetti voi muuttua nostokorkeuden kasvaessa. Siksi varaston pitäjien ei pitäisi olettaa, että trukin suurin nimelliskuorma pätee yhtäläisesti kaikilla telinetasoilla.

Teline ja materiaalinkäsittelylaitteet tulee suunnitella yhdeksi käyttöjärjestelmäksi.

Lavahyllyn korkeus ja trukin käytävän leveys

Telineen korkeus voi vaikuttaa materiaalinkäsittelylaitteiden valintaan, mikä puolestaan ​​vaikuttaa käytävien vaatimuksiin.

Esimerkiksi varasto, joka käyttää korkeatasoista{0}}varastoa, voi valita työntömastotrukin tai muun sopivan korkean{1}}noston haarukkatrukin. Tällä laitteella voi olla erilaiset käytävät vaatimukset kuin perinteisellä vastapainotrukilla.

Tämä luo tärkeän suhteen:

Telineen korkeus → Trukin tyyppi → Käytävän vaatimus → Varaston asettelu

Telineen korkeuden muuttaminen sen jälkeen, kun varaston layout on jo viimeistelty, voi siis vaikuttaa muuhunkin kuin pystymittaan.

Edellinen oppaamme päällävarastokäytävän leveystarjoaa lisätietoja telineiden sijoittelun ja materiaalinkäsittelylaitteiden välisestä suhteesta.

Kuinka telineen korkeus vaikuttaa tallennuskapasiteettiin

Telineen korkeuden lisääminen voi lisätä lavojen paikkaa ilman, että varastotila kasvaa.

Harkitse yksinkertaistettua esimerkkiä.

Varastossa on 20 räkkipaikkaa ja jokaisessa paikassa on kaksi lavaa tasoa kohden.

Kolmella säilytystasolla:

20 lavaa × 2 lavaa × 3 tasoa=120 lavapaikkaa

Jos varastoon mahtuu turvallisesti neljä varastotasoa:

20 paikkaa × 2 lavaa × 4 tasoa=160 lavapaikkaa

Tämä edustaa 40 ylimääräistä lavapaikkaa lisäämättä toista telineriviä.

Lisätasosta on kuitenkin hyötyä vain, jos varasto pystyy käyttämään korkeampaa kokoonpanoa turvallisesti ja tehokkaasti.

Tästä syystä varastokapasiteetin laskelmat tulisi aina yhdistää telineen suunnittelu- ja käyttövaatimuksiin.

Telineen korkeus ja lavatelineen kuormituskapasiteetti

Korkeammat telinekokoonpanot edellyttävät pystysuorien runkojen kantaman kuorman huolellista harkintaa.

Kun lavatasoja lisätään, telinerakenteen tukema kokonaiskuorma kasvaa.

Telineen suunnittelussa on siksi otettava huomioon:

• Säteen tasojen lukumäärä
• Kuorma per lava
• Lavojen lukumäärä kenttää kohti
• Säteen kapasiteetti
• Pystyrungon kapasiteetti
• Telineen korkeus
• Lattian olosuhteet

Telineen korkeutta ei saa koskaan valita vaaditusta kantavuudesta riippumatta.

Oppaamme päällälavatelineen kantavuusselittää, miksi näitä tekijöitä on tarkasteltava yhdessä.

Myös varaston lattiaolosuhteilla on merkitystä

Korkea lavateline siirtää huomattavia kuormia pystyrunkojen ja pohjalevyjen kautta varaston lattialle.

Siksi betonilattian kunto ja ominaisuudet tulee ottaa huomioon ennen korkean telinejärjestelmän asentamista.

Tärkeitä tekijöitä voivat olla:

• Betonilaatan kunto
• Lattian taso
• Betonin paksuus
• Ankkurointivaatimukset
• Olemassa olevia halkeamia tai vaurioita
• Lattian kantavuus

Korkea telinejärjestelmä tulee asentaa sopivalle lattialle ja ankkuroida suunniteltujen asennusvaatimusten mukaisesti.

Katso edellinen artikkelimme aiheestavaraston lattiaolosuhteet ja lavatelineetsaadaksesi lisätietoja.

Harkitse sprinklereitä ja palosuojausta ennen telineen korkeuden lisäämistä

Yksi yleinen virhe on määrittää telineen korkeus pelkästään käytettävissä olevan rakennuksen korkeuden perusteella.

Myös palontorjuntajärjestelmät on otettava huomioon.

Rakennuksesta ja varastokokoonpanosta riippuen vaatimuksia voi olla:

• Sprinklerin välys
• Hormitilat
• Säilytyskorkeus
• Kattoolosuhteet
• Palontorjuntajärjestelmän suunnittelu
• Paikalliset rakennus- ja palomääräykset

Tarkat vaatimukset riippuvat varastosta, hyödykkeestä, sprinklerijärjestelmästä, telinekokoonpanosta ja sovellettavista määräyksistä.

Siksi korkeinta fyysisesti mahdollista telinettä ei pitäisi valita automaattisesti ilman palosuojaussuunnitelman tarkistamista.

Kuinka rakenteelliset pylväät vaikuttavat telineen korkeuden suunnitteluun

Varastopylväät vaikuttavat yleensä telineen sijoitteluun vaakasuunnassa, mutta ne voivat vaikuttaa myös pystysuoran tilan käytännön käyttöön.

Pylväs, kattopalkki tai muu rakenteellinen elementti voi sijaita ehdotetun telinepaikan yläpuolella.

Ennen kuin viimeistelet korkean telinejärjestelmän, tarkista koko kolmiulotteinen{0}}varastoympäristö pelkän pohjapiirroksen sijaan.

Tämä on erityisen tärkeää vanhemmissa teollisuusrakennuksissa, joissa kattorakenteet, valaistus, putket ja muut palvelut eivät välttämättä ole täysin yhtenäisiä.

Artikkelimme aiheestavarastopylväät ja lavatelineiden asettelutkattaa yksityiskohtaisemmin horisontaaliset suunnittelunäkökohdat.

Milloin sinun pitäisi valita korkeampi lavateline?

Korkeampi teline voi olla järkevä, kun:

• Varastotilaa on rajoitetusti
• Rakennuksen vapaakorkeus on huomattava
• Varasto vaatii useita kuormalavojen varastointitasoja
• Haarukkatrukki voi turvallisesti saavuttaa vaaditun korkeuden
• Palontorjuntavaatimukset voidaan täyttää
• Varaston lattia soveltuu telinejärjestelmään
• Pystysuoralla lisäkapasiteetilla on käyttöarvoa

Näissä varastoissa pystysuora tilan käyttö voi tarjota huomattavasti enemmän varastointikapasiteettia olemassa olevaan rakennukseen.

Kun alateline voi olla käytännöllisempi

Korkeampi teline ei ole aina paras ratkaisu.

Alempi teline voi olla parempi, kun:

• Varaston vapaa korkeus on rajoitettu
• Trukin nostokyky on rajoitettu
• Tuotteet poimitaan usein käsin
• Varaston kiertonopeus on erittäin korkea
• Ylemmän-tason käyttöoikeus hidastaisi toimintaa
• Palonsuojarajoitukset rajoittavat säilytyskorkeutta
• Varastoa käytetään ensisijaisesti lattian-tai matalan-keräilyyn

Näissä tilanteissa telineen korkeuden maksimoiminen voi lisätä teoreettista varastointikapasiteettia ja vähentää samalla varaston käytännön tehokkuutta.

Selektiiviset lavatelineet eri hyllykorkeuksille

Selektiiviset lavahyllyton erityisen joustava, kun varastot tarvitsevat erilaisia ​​hyllykorkeuksia ja varastokokoonpanoja.

Telinejärjestelmät voidaan konfiguroida seuraavien tekijöiden mukaan:

• Varaston vapaa korkeus
• Lavan mitat
• Kantavuus
• Vaaditut kuormalavojen paikat
• Trukin tyyppi
• Säteen tasot
• SKU:n ominaisuudet

Tämä tekee valikoivasta hyllystä sopivan varastoihin, jotka tarvitsevat suoran pääsyn yksittäisiin lavapaikkoihin hyödyntäen samalla tehokkaasti käytettävissä olevaa pystysuoraa tilaa.

Jinhui tarjoaateolliset lavahyllyjärjestelmätjotka voidaan konfiguroida erilaisiin varastoasetteluihin ja varastointivaatimuksiin.

Useat telinetasot voivat lisätä kuormalavojen kapasiteettia, mutta jokainen taso tarvitsee sopivan tilan lavojen turvalliseen käsittelyyn.

Kuinka SKU:n ominaisuudet vaikuttavat telineen korkeuteen

SKU-lajike tulee myös ottaa huomioon telineen korkeutta määritettäessä.

Varasto, jossa säilytetään samanlaisia ​​tuotteita tasaisilla lavakorkeuksilla, saattaa pystyä käyttämään suhteellisen standardoitua pystysuoraa kokoonpanoa.

Sitä vastoin varasto, jossa säilytetään tuotteita, joilla on huomattavasti erilaiset lavakorkeudet, saattaa tarvita joustavampaa palkki{0}}tasoväliä.

Esimerkiksi identtisten pystysuorien etäisyyksien käyttäminen koko varastossa voi aiheuttaa hukkaan tilan lyhyempien kuormalavojen yläpuolelle.

Säädettävät palkkitasot voivat antaa varaston pitäjille mahdollisuuden hyödyntää paremmin käytettävissä olevaa pystysuoraa tilaa eri kuormakorkeuksilla.

Palkkien asennon tulee kuitenkin aina pysyä telinejärjestelmän teknisten vaatimusten sisällä, eikä niitä saa muuttaa mielivaltaisesti asennuksen jälkeen.

Telineen korkeus{0}}nopeasti liikkuvaan varastoon

Nopeasti liikkuvat{0}}tuotteet sijoitetaan usein sinne, missä niitä voidaan käyttää tehokkaasti.

Varaston toiminnasta riippuen useimmin käytettävät lavat voidaan sijoittaa alemmille tai helpommin saavutettaville tasoille, kun taas varavarasto voidaan varastoida korkeammalle.

Tämä lähestymistapa voi vähentää tarpeetonta trukin matkustamista ja toistuvaa korkean{0}}tason kuormalavojen käsittelyä.

Varastoissa, joissa on suuri määrä SKU:ita, hyllyn korkeus on siksi otettava huomioon yhdessä varaston vyöhykkeen ja tuotteen nopeuden kanssa.

Yleisiä virheitä valittaessa lavatelineen korkeutta

1. Suurimman rakennuskorkeuden käyttäminen automaattisesti

Varaston katon korkeus ei välttämättä vastaa käytännöllistä maksimihyllykorkeutta.

2. Forklift Reach -toiminnon huomioimatta jättäminen

Teline voidaan asentaa fyysisesti tietylle korkeudelle, mutta se on silti epäkäytännöllinen, jos käytettävissä oleva trukki ei pääse turvallisesti ylemmille tasoille.

3. Unohda lavan kuorman korkeus

Telinetasot tarvitsevat riittävän pystysuoran välyksen todellista lavatavaraa varten.

4. Palontorjuntavaatimusten huomioimatta jättäminen

Sprinklerijärjestelmät ja sovellettavat palosuojavaatimukset voivat vaikuttaa enimmäissäilytyskorkeuteen.

5. Liian monta sädetasoa lisäämällä

Suuremmat palkkitasot eivät aina tarkoita parempaa varaston tehokkuutta. Myös tallennustilan saavutettavuudella ja käyttönopeudella on merkitystä.

6. Ei suunnittele tulevaa inventaariota

Telinekokoonpano, joka on suunniteltu vain nykyisten lavamittojen mukaan, voi muuttua tehottomaksi, kun tuotteen mitat tai varastovaatimukset muuttuvat.

Oikean lavatelineen korkeuden määrittäminen askel askeleelta

Vaihe 1: Mittaa varaston tyhjennyskorkeus

Mittaa todellinen käyttökorkeus ehdotetulla telineen asennusalueella.

Vaihe 2: Tunnista yläpuolella olevat esteet

Tallenna kattopalkit, sprinkleriputket, valaistus, LVI-järjestelmät ja muut yläpuoliset palvelut.

Vaihe 3: Määritä lavan kuorman korkeus

Kirjaa ylös ladatun lavan tyypillinen ja suurin korkeus.

Vaihe 4: Määritä vaaditut kuormalavojen tasot

Laske kuinka monta varastotasoa tarvitaan lavakapasiteetin saavuttamiseksi.

Vaihe 5: Tarkista trukin tekniset tiedot

Varmista, että valittu trukki pystyy käsittelemään vaaditun kuorman turvallisesti ehdotetulla ylemmällä varastotasolla.

Vaihe 6: Tarkista telineen kuormitusvaatimukset

Vahvista palkin ja pystysuoran kapasiteetit tasojen ja lavakuormien perusteella.

Vaihe 7: Tarkista lattiaolosuhteet

Varmista, että varastolattia on sopiva ehdotettuun telinejärjestelmään ja ankkurointivaatimuksiin.

Vaihe 8: Tarkista palosuojaus

Koordinoi telineen korkeus varaston palontorjuntajärjestelmän ja sovellettavien määräysten kanssa.

Vaihe 9: Tarkista täydellinen varastoasettelu

Tarkista telineen korkeuden, käytävän leveyden, telinerivien, trukkien, vastaanotto-, lähetys- ja jalankulkuliikenteen välinen suhde.

Vaihe 10: Vahvista tulevat vaatimukset

Harkitse odotettua varaston kasvua ja tulevia muutoksia lavojen mittoihin tai varastointivaatimuksiin.

Täydellisen varastoarvioinnin tulee ottaa huomioon telineen korkeus, haarukkatrukin pääsy, lavakuormat, ylävarat ja tulevat varastointitarpeet yhdessä.

Viimeisiä ajatuksia

Oikea lavatelineen korkeus on korkeus, joka tarjoaa hyödyllistä lisäsäilytystä vaarantamatta turvallista käsittelyä, saavutettavuutta, rakennusvaatimuksia tai varaston tehokkuutta.

Varastoissa, joissa on korkea katto ja rajallinen lattiatila, hyllyn korkeuden lisääminen voi olla tehokas tapa lisätä lavojen paikkoja ilman, että rakennuksen pinta-ala kasvaa. Päätöksen tulee kuitenkin perustua kokonaiseen varastoympäristöön eikä pelkästään vapaaseen korkeuteen.

Lavojen mitat, kuorman paino, palkkien tasot, trukin ulottuma, käytävän vaatimukset, lattiaolosuhteet, rakenneosat, palosuojaus ja tuleva varaston kasvu tulee ottaa huomioon ennen telineen korkeuden viimeistelyä.

Kun näitä tekijöitä arvioidaan yhdessä, varastonhoitajat voivat hyödyntää pystysuoraa tilaa paremmin ja luoda samalla käytännöllisen ja skaalautuvan lavojen varastointijärjestelmän.

Puhu Jinhui Rackille

Lähetä meille varaston mitat, lavan koko, kuormalavan enimmäispaino, tarvittavat lavojen paikat, trukin tiedot ja varaston layout. Tiimimme voi auttaa sinua määrittämään käytännöllisen telinekorkeuden ja säilytyskokoonpanon.

WhatsApp: +86 185 0252 7163

Sähköposti: info@jhrack.com
